Flowt Automation Equipment (Shenzhen) Co., Ltd.: El vostre fabricant de mesuradors de cabal Vortex de confiança!
La nostra empresa està establerta per professionals de mesura de cabal amb més de 20 anys d'experiència en mesurament de cabal i estàndards de cabal. Som pioners en la indústria de mesurament de flux ultrasònic i tenim molts anys d'experiència valuosa per als nostres clients. A més, som innovadors i a l'avantguarda de la tecnologia ultrasònica amb algunes tècniques de mesura revolucionàries que s'estan introduint que oferiran una precisió molt alta i una mesura real en temps real.
Servei líder
Ens comprometem a innovar constantment els nostres productes per oferir als clients estrangers un gran nombre de productes d'alta qualitat per superar la satisfacció del client. També podem oferir serveis personalitzats segons els requisits dels clients, com ara mida, color, aparença, etc. Podem oferir el preu més favorable i productes d'alta qualitat.
Qualitat garantida
Hem estat investigant i innovant contínuament per satisfer les necessitats dels diferents clients. Al mateix temps, sempre ens adherim a un estricte control de qualitat per garantir que la qualitat de cada producte compleixi els estàndards internacionals.
Amplis països de vendes
Els nostres productes s'han exportat a més de 40 països, com Rússia, Austràlia, EUA, Regne Unit, Alemanya, Ucraïna, Iran, Romania, Hongria, Mèxic, Brasil, Xile, Canadà, Espanya, Colòmbia, etc. Tenim agents al EUA, Austràlia, Singapur, Kuwait, Rússia.
Diversos Tipus de Productes
Els nostres productes inclouen una àmplia gamma de mesuradors de cabal com ara mesurador de cabal ultrasònic, mesurador de cabal electromagnètic, mesurador de cabal Vortex, mesurador de cabal massiu tèrmic, mesurador de cabal de turbina, mesurador de cabal de nivell de líquid, mesurador de cabal d'engranatges, comptador de cabal totalitzador, etc.
-
![Cabalímetre de turbina líquida Sanitari Hersman]()
Cabalímetre de turbina líquida Sanitari HersmanVisió general Detalls ràpids Número de model: LWGS-A / N Precisió: ± l% R. ± 0,5% R, ± 0,2% R (fabricat especialment) Mitjà: Sanitari: líquid Diàmetre nominal: DN4-DN80mm Rang de cabal: 0,04 ~ 200 m3 -
![Cabalímetre de turbina líquida de pols amb diàmetre petit]()
Cabalímetre de turbina líquida de pols amb diàmetre petitVisió general Detalls ràpids Número de model: LWGY-A / N Precisió: ± l% R. ± 0,5% R, ± 0,2% R (fabricat especialment) Mitjà: Diàmetre del líquid no corrosiu Nominal: DN4-DN80mm Rang de cabal: 0,04 ~ -
![High - Fabricació de qualitat de fluxos de vòrtex]()
High - Fabricació de qualitat de fluxos de vòrtexLa nostra fabricació de fluxos de vòrtex d’alta - de la qualitat garanteix una mesura precisa i fiable del flux de fluids en una àmplia gamma d’aplicacions. Amb l’enginyeria de precisió i els -
![Vortex Steam Flow Meter]()
Vortex Steam Flow MeterAquest vòrtex s'anomena vòrtex de Karman, que us permet conèixer el flux de la freqüència creada. Un cabalímetre vòrtex és aplicable a líquids, gasos i vapor. No té peces mòbils i presenta baixa -
![Mesurador de voltatge d'alta temperatura amb vòrtex]()
Mesurador de voltatge d'alta temperatura amb vòrtexEl comptador de flux vòrtex de la sèrie LF50 podria rebre una temperatura i pressió per controlar el flux massiu. A continuació, l'ordinador pot calcular el flux de massa i el flux de volum a través -

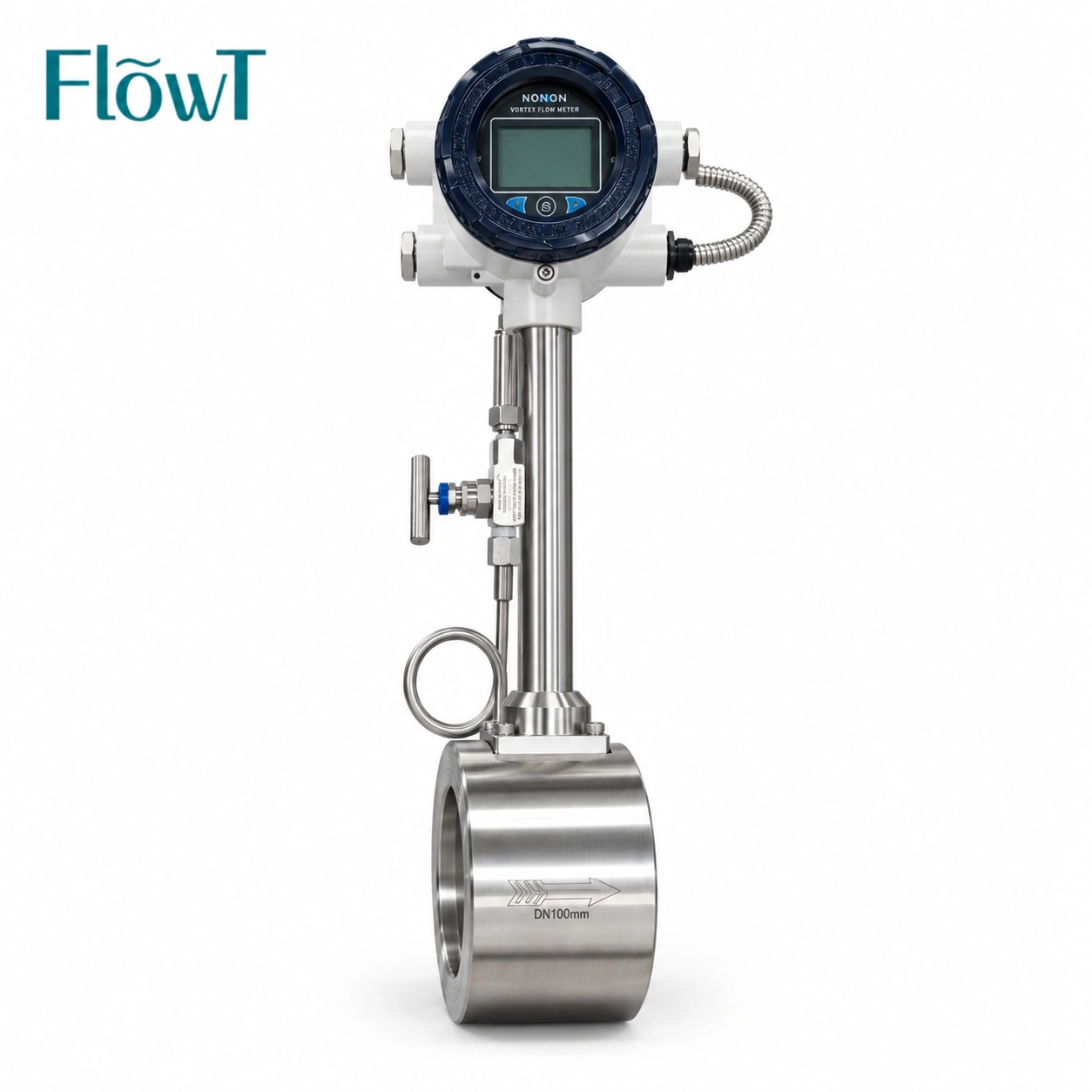

![Mesurador de vapor Vortex del mesurador]()
Mesurador de vapor Vortex del mesuradorEl cabalímetre Vortex es basa en el principi del carrer de Karman, per a col · locar líquid, gas i vapor, fins i tot líquid tèrbol, incloent micro gra i impuresa. Aplicacions: petroli, indústria -
![Mesurador de flux de vapor]()
Mesurador de flux de vaporQuè és un comptador de flux vòrtex? Un comptador de flux vòrtex és un dispositiu de mesurament de flux més adequat per a mesuraments de flux en què la introducció de peces mòbils presenta problemes. -
![Transmissor del mesurador de cabal Vortex d'inserció d'alta temperatura apte per a la mesura de vapor]()
Transmissor del mesurador de cabal Vortex d'inserció d'alta temperatura apte per a la m...El transmissor del mesurador de cabal de vòrtex d'inserció d'alta temperatura apte per a la mesura de vapor El mesurador de cabal massiu tèrmic en línia VF10L és un instrument que utilitza la teoria -
![Mesurador de flux de vòrtex de bon rendiment per al vapor amb calibració]()
Mesurador de flux de vòrtex de bon rendiment per al vapor amb calibracióEl nostre mesurador de flux de vortex de rendiment alt - per a Steam està dissenyat per mesurar amb precisió el flux de vapor en entorns de temperatura alts -. Amb la seva tecnologia avançada i -

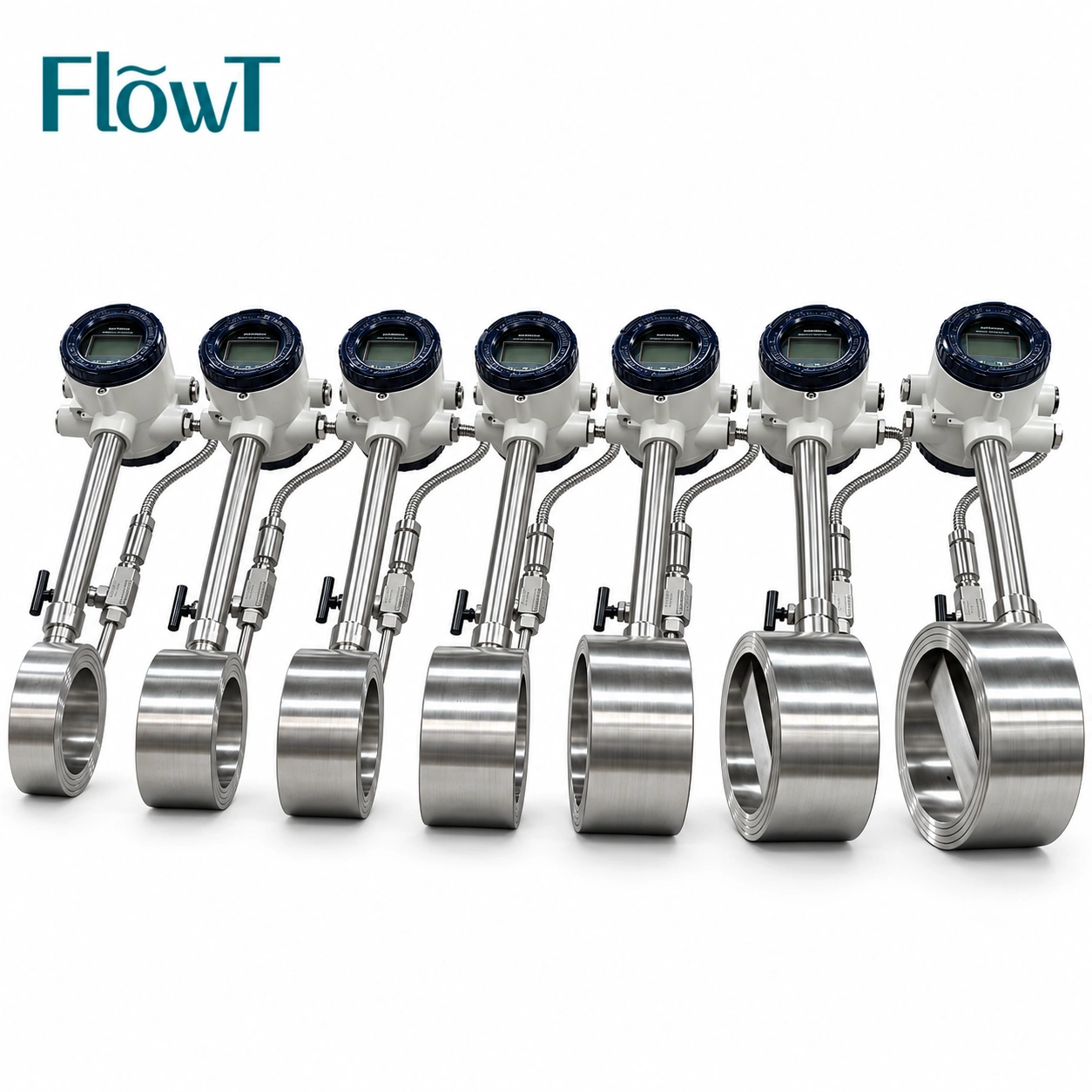

![Mesurador de cabal Vortex Ajust perfecte per a aplicació de vapor o gas amb un bon rendiment]()
Mesurador de cabal Vortex Ajust perfecte per a aplicació de vapor o gas amb un bon rend...El mesurador de cabal vòrtex s'ajusta perfectament a l'aplicació de vapor o gas amb un bon rendiment El mesurador de cabal vòrtex LF501/LF502 és àmpliament aplicat en els següents: Indústria -

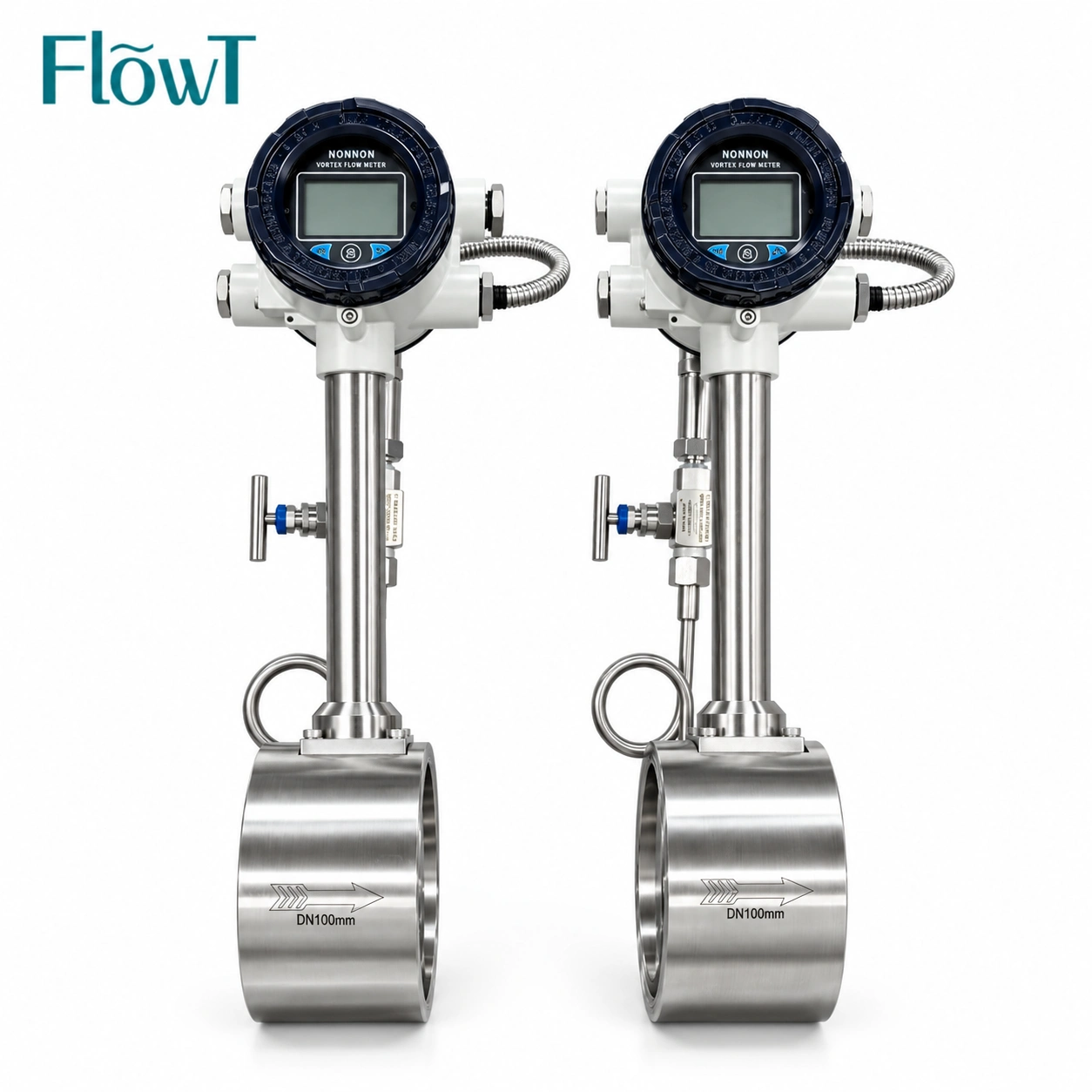

![Mesurador de cabal Vortex amb aplicació de sensor SS304 en connexió de brida de vapor]()
Mesurador de cabal Vortex amb aplicació de sensor SS304 en connexió de brida de vaporEl mesurador de cabal de vòrtex amb aplicació de sensor SS316 a la connexió de brida de vapor El mesurador de cabal de vòrtex sèrie LF té la nostra pròpia tècnica que fa que els transductors no
Què és un mesurador de cabal Vortex?
Un mesurador de cabal de vòrtex és un tipus de mesurador de cabal volumètric que fa ús d'un fenomen natural que es produeix quan un líquid flueix al voltant d'un objecte bluff. Els mesuradors de cabal de vòrtex funcionen sota el principi de vessament de vòrtex, on els vòrtexs (o remolins) es desprenen alternativament aigües avall de l'objecte.
Avantatges dels mesuradors de cabal Vortex
Versatilitat
Aquests mesuradors de cabal de vòrtex són molt versàtils, capaços de mesurar eficaçment el flux de líquid, gas o vapor. Aquesta adaptabilitat els fa inestimables en diversos entorns industrials.
Durabilitat
El mesurador de cabal Vortex té poques parts mòbils. Aquesta senzillesa de disseny significa que hi ha menys espai per a errors, el que resulta en un manteniment baix i un risc reduït de mal funcionament.
Independència de les fluctuacions de temperatura i pressió
Els mesuradors de cabal Vortex poden mesurar el cabal independentment de les fluctuacions de temperatura i pressió dins del sistema. Proporcionen dades consistents i fiables fins i tot en condicions dinàmiques. Sense requisits de conductivitat A diferència d'algunes tecnologies de mesura de flux, els mesuradors de vòrtex no requereixen un nivell específic de conductivitat en el medi de flux. Això els converteix en una gran solució per a sistemes d'aigua desionitzada.
Baix cost de configuració
Aquests comptadors són rendibles d'instal·lar. Aquesta característica els fa especialment atractius per a les empreses que busquen millorar el mesurament del flux sense una despesa financera important.
Manteniment del mesurador de cabal vortex
1. Durant el procés d'instal·lació i connexió, el mesurador de cabal vòrtex ha de garantir la precisió de cada enllaç, i és necessari garantir el control de seguretat del cablejat de l'instrument i el cable de connexió a terra del sistema durant el procés d'inspecció i instal·lació del lloc. Es detecten dades reals i es poden emetre amb precisió.
2. Per al sistema de mesura en funcionament, es pot utilitzar el mètode de "confirmació de l'indicador de nivell del tub de vidre" i el "mètode alternatiu" per confirmar i eliminar els errors del mesurador en funcionament.
3. Netegeu regularment el mesurador de cabal de vòrtex en conjunt i, si cal, purgueu el capçal sensor del mesurador de cabal de vòrtex per evitar la condensació d'impureses al capçal del sensor. A l'estació freda, l'addició d'un dispositiu de seguiment de calor a la secció de canonada recta de mesura i a la secció de comptador també és avantatjosa per alleujar la condensació d'impureses a l'indicador de mesura.
4. Dreneu la canonada regularment, especialment l'aigua abans de la secció recta de la canonada. Establiu regularment la descàrrega segons les condicions específiques, reduïu la humitat a la secció de la canonada de mesura tant com sigui possible i elimineu la pulsació del fluid al màxim.
Reforci la gestió de les dades del sistema de mesurament del mesurador de cabal de vòrtex integrat, configureu la funció d'impressió del temps i analitzeu el funcionament de l'instrument en funció de les dades d'impressió combinades amb l'estat de producció.
Com funciona un mesurador de cabal Vortex?
El principi de funcionament del mesurador de cabal de vòrtex és l'efecte Von Kármán. Quan un fluid flueix al voltant d'un obstacle, crea una sèrie de vòrtexs alternatius o remolins. El fenomen també rep el nom de carrer vòrtex de Von Kármán.
El mesurador utilitza aquest principi per predir el patró d'aquests vòrtexs utilitzant el Von Kármán. A partir d'aquí, pot calcular el cabal a partir de la freqüència del vòrtex.
El senyal de sortida del mesurador és un senyal de baixa tensió proporcional a la freqüència del vòrtex. Després es converteix en cabal volumètric. Aquest és el volum de fluid que flueix pel sistema al llarg del temps.
Aquest mètode també pot calcular el cabal massiu si la densitat del fluid és una constant coneguda. La freqüència del vòrtex a través del mesurador es pot mesurar mitjançant una varietat de sensors, que es comentaran a continuació.
Tipus de mesuradors de cabal Vortex comuns
Hi ha molts tipus de mesuradors de cabal de vòrtex. A continuació, parlarem d'algunes de les opcions habituals.
Sensor piezoelèctric
Els materials piezoelèctrics produeixen naturalment una petita càrrega elèctrica quan experimenten pressió mecànica. Aquests materials s'utilitzen sovint en sensors que mesuren una tensió mecànica mesurable. Si els vòrtexs creats dins del mesurador són prou forts, produeixen una tensió mecànica que el sensor pot mesurar. L'element piezoelèctric utilitzat en els sensors sol ser un component ceràmic.
01
Sensor de capacitat
Aquest sensor utilitza dues sondes a les parets oposades de la canonada. Calculen el cabal en funció de la pressió positiva i negativa que generen els vòrtexs a través de les sondes.
02
Sensor d'ultrasons
Aquest tipus de sensor emet un senyal d'un transductor en una paret de la canonada que rebota a través de la canonada i es mesura amb un segon transductor. El nombre de vòrtex frenarà el senyal i es pot mesurar la variació del temps per calcular el flux.
03
Sensor de temperatura integrat
A més de mesurar el cabal, alguns mesuradors de cabal també poden proporcionar lectures de temperatura. Aquests sensors solen estar integrats a la barra de descàrrega per evitar qualsevol interrupció dels vòrtexs.
04
Medi i condicions de mesura
Tipus mitjà: el mesurador de cabal vòrtex s'utilitza principalment per mesurar el cabal de volum de gas, vapor o líquid, el cabal de volum de condicions estàndard o el cabal de massa.
Caudal mitjà
El cabal a gran escala del mesurador de cabal de vòrtex es pot seleccionar dins del rang de 0.5-12m/s per al cabal mitjà mesurat. Quan el cabal de la canonada és baix i no pot complir els requisits del mesurador de cabal o no es pot garantir la precisió de la mesura amb aquest cabal, cal reduir el calibre de l'instrument per augmentar el cabal a la canonada i obtenir resultats de mesura satisfactoris.
Interval de temperatura
El mesurador de cabal de vòrtex pot funcionar en l'interval de temperatura de funcionament de -20 graus a +250 graus.
Tipus d'instrument i especificacions
Tipus d'instrument: depenent del medi de mesura, es poden seleccionar diferents tipus de mesuradors de cabal de vòrtex, com ara el mesurador de cabal de vòrtex intel·ligent de la sèrie LUB, la sèrie de mesuradors de cabal de vòrtex HSC, la sèrie de mesuradors de cabal de vòrtex HZB, etc.
Especificacions de l'instrument (calibre)
Quan seleccioneu les especificacions de l'instrument (calibre), no és necessàriament el mateix que el pipeline del procés. S'ha de determinar si el rang de cabal de mesura es troba dins del rang de cabal.
Compensació de pressió i temperatura
Compensació de pressió: com que la canonada de vapor saturat és llarga i la fluctuació de pressió és gran, s'ha d'utilitzar la compensació de pressió. D'acord amb el rang de pressió de vapor saturat de la canonada, seleccioneu el rang de transmissió de pressió adequat.
Compensació de temperatura
La selecció del mesurador de cabal de vòrtex també ha de tenir en compte el rang de temperatura del medi de mesura per garantir la precisió de la mesura.
Precisió i requisits funcionals
Nivell de precisió: seleccioneu el nivell de precisió de l'instrument segons els requisits de mesura i l'ocasió d'ús. Per exemple, per a ocasions com la liquidació comercial, el lliurament de productes i la mesura d'energia, s'hauria de seleccionar un mesurador de cabal de vòrtex amb un nivell de precisió més alt.
Requisits funcionals: en funció de si calgui monitorització remota, transmissió de dades i altres funcions, seleccioneu un mesurador de cabal de vòrtex amb les funcions corresponents.
Cost i manteniment
Cost: considereu el cost de compra del mesurador de cabal vortex, així com el cost de la instal·lació, posada en marxa i manteniment posteriors.
Manteniment: seleccioneu un mesurador de cabal vortex amb una estructura senzilla, alta fiabilitat i baix manteniment per reduir els costos de manteniment.
Interval de flux
Determineu el rang de flux esperat per a la vostra aplicació. Els mesuradors de cabal Vortex tenen un rang de cabal especificat dins del qual proporcionen mesures precises. Assegureu-vos que el rang de cabal del mesurador de cabal vòrtex s'alinea amb els requisits de la vostra aplicació, inclosos els cabals mínims i màxims.
Compatibilitat amb fluids
Considereu la compatibilitat del mesurador de cabal de vòrtex amb el fluid que s'està mesurant. Els mesuradors de cabal Vortex són adequats per a una àmplia gamma de fluids, però alguns materials o propietats de fluids0poden requerir opcions específiques. Verifiqueu que el mesurador de cabal està construït amb materials compatibles amb la temperatura, pressió i composició química del fluid.
Mida i connexió de la canonada
Seleccioneu un mesurador de cabal de vòrtex que coincideixi amb la mida de la canonada de la vostra instal·lació. La connexió del mesurador de cabal s'ha d'alinear amb el tipus de brida o rosca de la canonada. Assegureu-vos que el mesurador de cabal estigui disponible amb les mides de canonades i opcions de connexió adequades per facilitar la instal·lació i la compatibilitat amb el vostre sistema de canonades.
Precisió i ràtio d'activació
Tingueu en compte els requisits de precisió de la vostra aplicació. Els mesuradors de cabal vortex solen tenir un nivell de precisió especificat, expressat com a percentatge del cabal mesurat. A més, avalueu la relació de voltatge, que indica el rang de cabal sobre el qual el mesurador de cabal pot proporcionar mesures precises. Trieu un mesurador de cabal de vòrtex amb la precisió i la relació d'inclinació requerides per a la vostra aplicació específica.
Classificacions de temperatura i pressió
Avalueu les condicions de temperatura i pressió de la vostra aplicació. Els mesuradors de cabal Vortex tenen classificacions de temperatura i pressió que indiquen els seus límits de funcionament. Assegureu-vos que el mesurador de cabal seleccionat pot gestionar els intervals de temperatura i pressió del vostre fluid i sistema per evitar danys o imprecisions.
Requisits d'instal·lació i muntatge
Tingueu en compte els requisits d'instal·lació i muntatge del mesurador de cabal vortex. Determineu si el mesurador de cabal es pot instal·lar en l'orientació desitjada (horitzontal o vertical) i si cal tenir en compte alguna consideració específica de muntatge. A més, comproveu si hi ha requisits de canonada recta aigües amunt o aigües avall per garantir una mesura precisa del cabal.
Preguntes freqüents
Som coneguts com un dels principals fabricants i proveïdors de mesuradors de cabal vortex a la Xina. Si voleu comprar un mesurador de cabal de vòrtex d'alta qualitat, us convidem a obtenir més informació de la nostra fàbrica.
